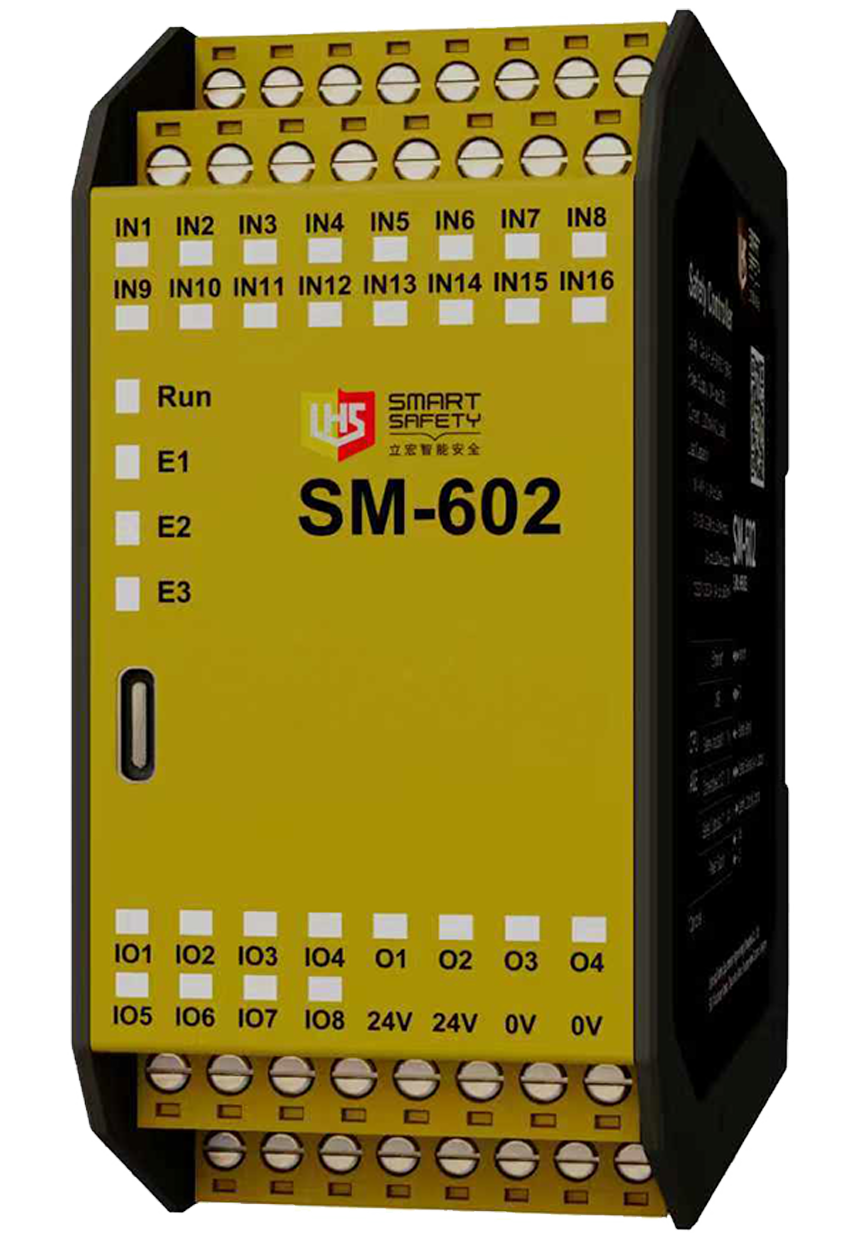

SM-602

DC24V±20%

16點

4點

8點

說明

可接入急停，雙手啟動開關，安全門開關，安全門鎖，安全光柵，安全地毯，激光雷達等傳感器。

EN ISO 13849-2

EN 62061

IEC 61508

IEC62061

符合性能指數(PL)

e(EN ISO 13849-1)

安全完整性等級(SIL)

3(IEC 61508、IEC 62061)

可對應安全類別

4(EN ISO 13849-1)

輸入輸出點數

安全輸入

16點

安全輸出

4組晶體管

繼電器輸出

/

輔助輸入/輸出

8點

電源

電壓范圍

DC24V±20%

產品消耗電流

<200mA

通信接口

USB接口

TYPE-C

使用環境

使用溫度

-5℃~55℃

使用濕度

5%~85%（無結露）

存儲溫度

-20℃~70℃

抗震性

10...55Hz,0.35mm

抗沖擊性

10g,16ms,100次

污染等級

2

使用海拔

<2000米

物理特性

尺寸

120*100*45（mm）

材質

PC

重量

約300g

防護等級

IP20

最大導體規格

0.2...4mm2

安裝導軌

35mmDIN導軌

輸入規格

輸入類型

觸點輸出設備/PNP輸出設備

導通電平

15V~27V

關斷電平

0V~5V

輸入電流

<1mA

保護

浪涌保護、過壓保護

安全輸出規格

輸出類型

PNP晶體管輸出

最大負載電流

500mA

導通壓降

<2V

漏電流

<0.5mA

最大負載容量

1uF

負載電阻

>2.4Ω

保護

過流保護、過壓保護、浪涌保護、短路保護

測試輸出規格

輸出類型

PNP晶體管輸出

最大負載電流

100mA

漏電流

<0.5mA

保護

過流保護、過壓保護、浪涌保護

①

接線端子

用于連接外部設備和供電的端子

②

端子指示燈

指示端子導通/關閉的狀態

③

狀態指示燈

指示設備運行的狀態

④

USB接口

與上位機軟件通信接口

⑤

以太網接口

網絡通信接口

⑥

安裝導軌卡子

固定產品

接線端子說明

輸入接線

1.帶觸點輸出形式的輸入設備，如急停、使能開關、機械門鎖等，設備自身無法輸出電壓，需要外部信號供電使用，它分為兩種接線方式：

①電平輸入接線：外部信號提供固定電源（PNP）

2.帶OSSD輸出形式的輸入設備，如光柵、安全開關、安全門鎖等，設備自身可以輸出電壓。

SM-602可編程安全控制器具有較強的輸出能力，可直接驅動后級安全控制器或感性設備，在驅動感性負載時可能產生浪涌電壓，為了消除浪涌需要在負載上并聯浪涌保護器件，以保護產品輸出端子不被損壞。
