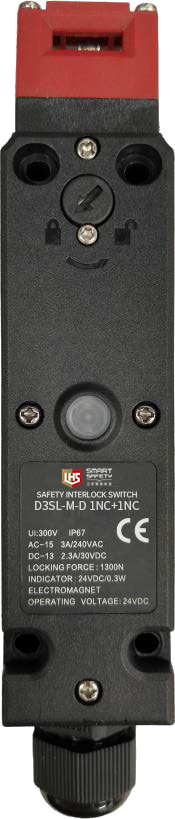

      D3SL-M系列電磁鎖定安全門開關


       D3SL-M.pngimage.png  D3SL-M.png
      ? 強制鎖定?1300N
      ? 指示燈+緊急解鎖功能
      ? 可選配6種操作鑰匙
      ? 小型化設計節省安裝空間
      ? 強制鎖定 安全防護

      訂購信息
      開關型號
      觸點類型（?監控+鎖定監控）
      鎖定/釋放?式
      頭部材質
      導管開口/連接器
      D3SL-M-D 1NC+1NC
      1NC+1NC
      電磁鎖定
      機械釋放
      樹脂
      M20
      D3SL-M-D 2NC(S)
      ?+2NC
      樹脂
      M20
      D3SL-M-D 2NC(M)
      2NC+?
      樹脂
      M20
      D3SL-M-D 1NC/1NO(M)
      1NC/1NO+?
      樹脂
      M20
      D3SL-M-D 1NO+1NC
      1NO+1NC
      樹脂
      M20
      D3SL-M-D 1NC/1NO(S)
      ?+1NC/1NO
      樹脂
      M20
      D3SL-M-J 1NC+1NC
      1NC+1NC
      機械鎖定
      電磁釋放
      樹脂
      M20
      D3SL-M-J 2NC(S)
      ?+2NC
      樹脂
      M20
      D3SL-M-J 2NC(M)
      2NC+?
      樹脂
      M20
      D3SL-M-J 1NC/1NO(M)
      1NC/1NO+?
      樹脂
      M20
      D3SL-M-J 1NO+1NC
      1NO+1NC
      樹脂
      M20
      D3SL-M-J 1NC/1NO(S)
      ?+1NC/1NO
      樹脂
      M20

      操作鑰匙
      類型
      型號
      線圖
      尺寸圖
      T型操作鑰匙
      D3SL-M-K1
      L型操作鑰匙
      D3SL-M-K2
      ?T型操作鑰匙
      D3SL-M-K3
      ?L型操作鑰匙
      D3SL-M-K4
      ?平可調整型
      操作鑰匙
      D3SL-M-K5
      ?平/垂直可調
      整型操作鑰匙
      D3SL-M-K6

      技術參數
      外殼材質
      PA66阻燃
      觸點材質
      銀合?鍍?
      保護等級
      IP67（EN60947-5-1，鑰匙操作孔除外）
      使用壽命
      機械100萬次以上
      電?15萬次以上
      鎖定時抗拉力強度
      1300N
      額定絕緣電壓(Ui)
      300V
      額定沖擊耐受電壓(Uimp)
      2.5kV
      額定開放熱電流(Ith)
      10A
      使用類別
      AC-15
      DC-13
      額定工作電壓(Ue)
      240V
      30V
      額定工作電流(Ie）
      3A
      2.3A
      額定限制短路電流
      1000A
      強制脫離動作力
      ≥60N
      強制脫離距離
      ≥10mm
      允許操作速度
      0.05~0.5m/s
      允許操作頻率
      最?20次操作/分鐘
      環境溫度
      -20℃~60℃，?結冰
      環境濕度
      85%RH以下
      指示燈
      額定電壓
      24VDC
      1mA
      額定電流
      光源顏色
      綠?
      螺線管
      額定工作電壓
      DC24V±10%
      額定電流
      200mA（初始值）
      功率
      4.8W
      絕緣等級
      B級（130℃）

      接點構成及動作
      型號
      觸點類型
      （門監控+鎖定監控）

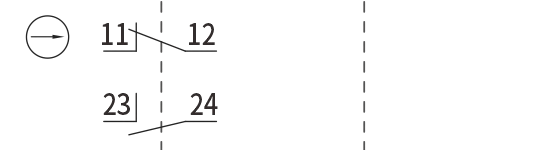

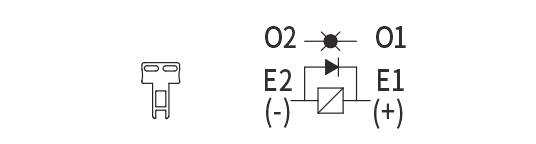

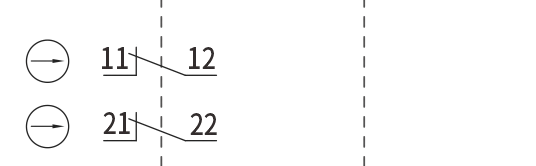

      		接線圖

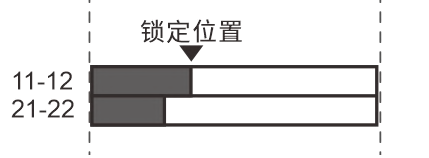

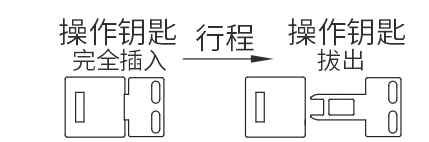

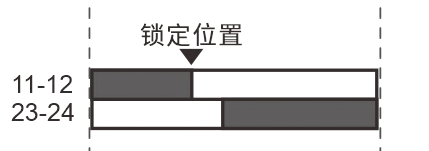

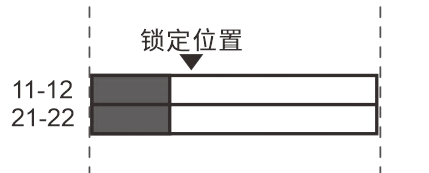

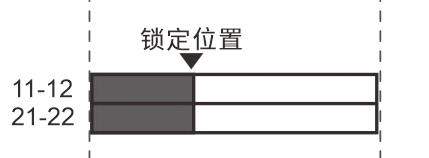

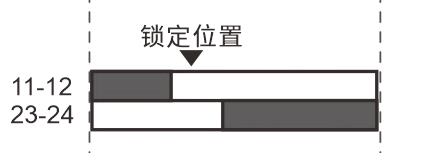

      		觸點動作
      門監控鎖定監控?:觸點ON        ?:觸點OFF
      D3SL-M-D1NC+1NC
      D3SL-M-J1NC+1NC
      D3SL-M-D 2NC(S)
      D3SL-M-J2NC(S)
      D3SL-M-D 2NC(M)
      D3SL-M-J2NC(M)
      D3SL-M-D 1NC/1NO(M)
      D3SL-M-J 1NC/1NO(M)
      		1NC/1NO +無1767170868778045.png
      D3SL-M-D 1NO+1NC
      D3SL-M-J1NO+1NC
      		1NO+1NC
      D3SL-M-D 1NC/1NO(S)
      D3SL-M-J 1NC/1NO(S)
      		無+1NC/1NO

      產品尺寸圖
      產品安裝注意事宜
      1.松開頭部頂端的4個螺絲，旋轉頭部方向選擇合適的操作鑰匙孔位再進行安裝。
      2.安裝在平開門時，需大于最小半徑。
      3.請在準備位置范圍(1~3.5mm)內安裝開關和操作鑰匙。
      4.操作鑰匙的安裝允許誤差在操作鑰匙插入孔中心為基準±1mm范圍內。

      緊急解鎖
      解鎖螺絲類型
      正常
      手動解鎖
      一字型+六角星型或 十字型
      ? 處理停電或者緊急情況時，可以手動操作緊急解鎖鍵。旋轉緊急解鎖鍵時，必須要旋轉到底，否則有損壞開關或者無法正常動作的危險。
      ? 緊急解鎖鍵扭力請控制在0.2N.m以下，否則有損壞的風險每次使用緊急解鎖鍵解除鎖定并處理緊急情況后要對緊急解鎖鍵進行復位，否則影響開關正常鎖定功能，可能造成人身傷害或安全事故的危險。
      ? 僅限設備管理員操作緊急解鎖鍵。
