尺寸

M18*35mm

M18*50-(M12-4針)

感應距離

5.0mm±10%

8.0mm±10%

5.0mm±10%

8.0mm±10%

安裝方式

埋入式(齊平)

非埋入式(非齊平)

標準檢測物體

18*18*1mm(Fe)

24*24*1mm(Fe)

18*18*1mm(Fe)

24*24*1mm(Fe)

外殼材質

銅鍍鎳

銅鍍鎳

是否帶LED

黃色LED

黃色LED

工作電壓

10-30VDC

10-30VDC

連波

＜10%

＜10%

無負載電流

＜10mA

＜10mA

最大負載電流

150mA

150mA

漏電流

＜0.01mA

＜0.01mA

電壓降

＜1.5V

＜1.5V

開關頻率

1KHz

500Hz

1KHz

500Hz

響應時間

0.2ms

0.5ms

0.2ms

0.5ms

開關遲滯

＜15%(Sr)

＜15%(Sr)

重復精度

＜3.0%(Sr)

＜5.0%(Sr)

＜3.0%(Sr)

＜5.0%(Sr)

防護等級

IP67

IP67

工作環境溫度

-25°C~+70°C

-25°C~+70°C

溫度漂移

＜10%(Sr)

＜10%(Sr)

電短路/過載流保護

YES / 180mA

YES / 180mA

感應面材質

PBT

PBT

連接方式

?5mm 2m PVC電纜線，3*0.33mm2

M12插頭，4針

重量

約91.0g

約8.3g

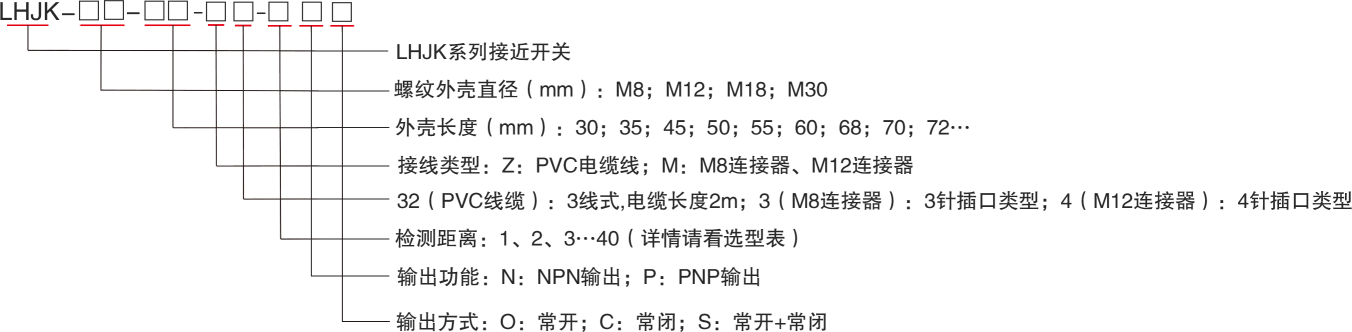

型

號

NPN常開

LHJK-M18-35-Z32-5NO

LHJK-M18-35-Z32-8NO

LHJK-M18-F50-M124-5NO

LHJK-M18-F50-M124-8NO

NPN常閉

LHJK-M18-35-Z32-5NC

LHJK-M18-35-Z32-8NC

LHJK-M18-F50-M124-5NC

LHJK-M18-F50-M124-8NC

PNP常開

LHJK-M18-35-Z32-5PO

LHJK-M18-35-Z32-8PO

LHJK-M18-F50-M124-5PO

LHJK-M18-F50-M124-8PO

PNP常閉

LHJK-M18-35-Z32-5PC

LHJK-M18-35-Z32-8PC

LHJK-M18-F50-M124-5PC

LHJK-M18-F50-M124-8PC

尺寸

M18×55mm

M18×55mm

M18×58-(M12-4針)

M18×60mm

感應距離

5.0mm±10%

8.0mm±10%

12mm±10%

8.0mm±10%

12.0mm±10%

8.0mm±10%

16mm±10%

20mm±10%

安裝方式

埋入式(齊平)

非埋入式(非齊平)

非埋入式(非齊平)

非埋入式(非齊平)

標準檢測物體

18*18*1mm(Fe)

24*24*1mm(Fe)

36*36*1mm(Fe)

24*24*1mm(Fe)

6*36*1mm(Fe)

24*24*1mm(Fe)

48*48*1mm(Fe)

60*6*1mm(Fe)

外殼材質

銅鍍鎳

銅鍍鎳

銅鍍鎳

是否帶LED

黃色LED

黃色LED

黃色LED

工作電壓

10-30VDC

10-30VDC

10-30VDC

連波

＜10%

＜10%

＜10%

無負載電流

＜10mA

＜10mA

＜10mA

最大負載電流

＜150mA

＜150mA

＜150mA

漏電流

＜0.01mA

＜0.01mA

＜0.01mA

電壓降

＜1.5V

＜1.5V

＜1.5V

開關頻率

1KHz

500Hz

300Hz

700KHz

400Hz

700Hz

150Hz

100Hz

響應時間

0.2ms

0.5ms

0.8ms

0.5ms

0.5ms

0.5ms

1ms

1ms

開關遲滯

＜15%(Sr)

＜15%(Sr)

＜15%(Sr)

重復精度

<3.0%(Sr)

<5.0%(Sr)

＜3.0%(Sr)

<5.0%(Sr)

<3.0%(Sr)

<5.0%(Sr)

防護等級

IP67

IP67

IP67

工作環境溫度

-25°C~+70°C

-25°C~+70°C

-25°C~+70°C

溫度漂移

＜10%(Sr)

＜10%(Sr)

＜10%(Sr)

電短路/

過載流保護

YES / 180mA

YES / 260mA

YES / 180mA

 YES / 180mA

YES / 260mA

感應面材質

PBT

PBT

PBT

連接方式

?5.0mm 2m PVC電纜線，3*0.33mm2

?4.0mm 2m PVC電纜線，3*0.15mm2

M12插頭,4針

?5.0mm 2m PVC電纜線，3*0.33mm2

重量

約102.6g

約55.0g

約29.5g

約105.5g

型

號

NPN常開

LHJK-M18-55-Z32-5NO

LHJK-M18-55-Z32-8NO

LHJK-M18-55-Z32-12NO

LHJK-M18-F55-Z32-8NO

LHJK-M18-F55-Z32-12NO

LHJK-M18-F58-M124-8NO

LHJK-M18-F60-Z32-16NO

LHJK-M18-F60-Z32-20NO

NPN常閉

LHJK-M18-55-Z32-5NC

LHJK-M18-55-Z32-8NC

LHJK-M18-55-Z32-12NC

LHJK-M18-F55-Z32-8NC

LHJK-M18-F55-Z32-12NC

LHJK-M18-F58-M124-8NC

LHJK-M18-F60-Z32-16NC

LHJK-M18-F60-Z32-20NC

PNP常開

LHJK-M18-55-Z32-5PO

LHJK-M18-55-Z32-8PO

LHJK-M18-55-Z32-12PO

LHJK-M18-F55-Z32-8PO

LHJK-M18-F55-Z32-12PO

LHJK-M18-F58-M124-8PO

LHJK-M18-F60-Z32-16PO

LHJK-M18-F60-Z32-20PO

PNP常閉

LHJK-M18-55-Z32-5PC

LHJK-M18-55-Z32-8PC

LHJK-M18-55-Z32-12PC

LHJK-M18-F55-Z32-8PC

LHJK-M18-F55-Z32-12PC

LHJK-M18-F58-M124-8PC

LHJK-M18-F60-Z32-16PC

LHJK-M18-F60-Z32-20PC

尺寸

M18×80mm-(M12-4針)

M18×80mm-(M12-4針)

M18×83mm-(M12-4針)

感應距離

5.0mm±10%

8.0mm±10%

12mm±10%

8.0mm±10%

12.0mm±10%

16mm±10%

20mm±10%

安裝方式

埋入式(齊平)

非埋入式(非齊平)

非埋入式(非齊平)

標準檢測物體

18*18*1mm(Fe)

24*24*1mm(Fe)

36*36*1mm(Fe)

24*24*1mm(Fe)

36*36*1mm(Fe)

48*48*1mm(Fe)

60*60*1mm(Fe)

外殼材質

銅鍍鎳

銅鍍鎳

銅鍍鎳

是否帶LED

黃色LED

黃色LED

黃色LED

工作電壓

10-30VDC

10-30VDC

10-30VDC

連波

＜10%

＜10%

＜10%

無負載電流

＜10mA

＜10mA

＜10mA

最大負載電流

＜150mA

＜150mA

＜150mA

漏電流

＜0.01mA

＜0.01mA

＜0.01mA

電壓降

＜1.5V

＜1.5V

＜1.5V

開關頻率

1KHz

500Hz

300Hz

700Hz

400Hz

150Hz

100Hz

響應時間

0.2ms

0.5ms

0.8ms

0.5ms

0.5ms

1ms

1ms

開關遲滯

＜15%(Sr)

＜15%(Sr)

＜15%(Sr)

重復精度

<3.0%(Sr)

<5.0%(Sr)

＜3.0%(Sr)

<5.0%(Sr)

＜3.0%(Sr)

<5.0%(Sr)

防護等級

IP67

IP67

IP67

工作環境溫度

-25°C~+70°C

-25°C~+70°C

-25°C~+70°C

溫度漂移

＜10%(Sr)

＜10%(Sr)

＜10%(Sr)

電短路/

過載流保護

YES / 180mA

YES / 260mA

YES / 180mA

YES / 260mA

感應面材質

PBT

PBT

PBT

連接方式

M12插頭，4針

M12插頭，4針

M12插頭，4針

重量

約45.0g

約42.0g

約43.0g

型

號

NPN常開

LHJK-M18-80-M124-5NO

LHJK-M18-80-M124-8NO

LHJK-M18-80-M124-12NO

LHJK-M18-F80-M124-8NO

LHJK-M18-F80-M124-12NO

LHJK-M18-F83-M124-16NO

LHJK-M18-F83-M124-20NO

NPN常閉

LHJK-M18-80-M124-5NC

LHJK-M18-80-M124-8NC

LHJK-M18-80-M124-12NC

LHJK-M18-F80-M124-8NC

LHJK-M18-F80-M124-12NC

LHJK-M18-F83-M124-16NC

LHJK-M18-F83-M124-20NC

PNP常開

LHJK-M18-80-M124-5PO

LHJK-M18-80-M124-8PO

LHJK-M18-80-M124-12PO

LHJK-M18-F80-M124-8PO

LHJK-M18-F80-M124-12PO

LHJK-M18-F83-M124-16PO

LHJK-M18-F83-M124-20PO

PNP常閉

LHJK-M18-80-M124-5PC

LHJK-M18-80-M124-8PC

LHJK-M18-80-M124-12PC

LHJK-M18-F80-M124-8PC

LHJK-M18-F80-M124-12PC

LHJK-M18-F83-M124-16PC

LHJK-M18-F83-M124-20PC

  M18×83mm-(M12-4針)
